Medientechnik im Hörsaal

Schnellanleitung für Lehrräume in Gebäude 48 & 49

Die wichtigsten Grundregeln

1. Audio- & Videoquellen werden immer am Systemmonitor zugewiesen (welches Gerät/Kabel auf welche Leinwand).
2. Eine Quelle → beide Leinwände zeigen automatisch DASSELBE Bild (Spiegel-Modus).
3. Zwei verschiedene Bilder erfordern auch zwei verschiedene Quellen – entweder zwei Geräte oder beim Laptop zwei Kabel (USB-C + HDMI) mit „Erweitern“ (Windows-Taste + P).
4. Das Wacom-Display am Pult spiegelt immer die Wand-Leinwand (Hauptleinwand).

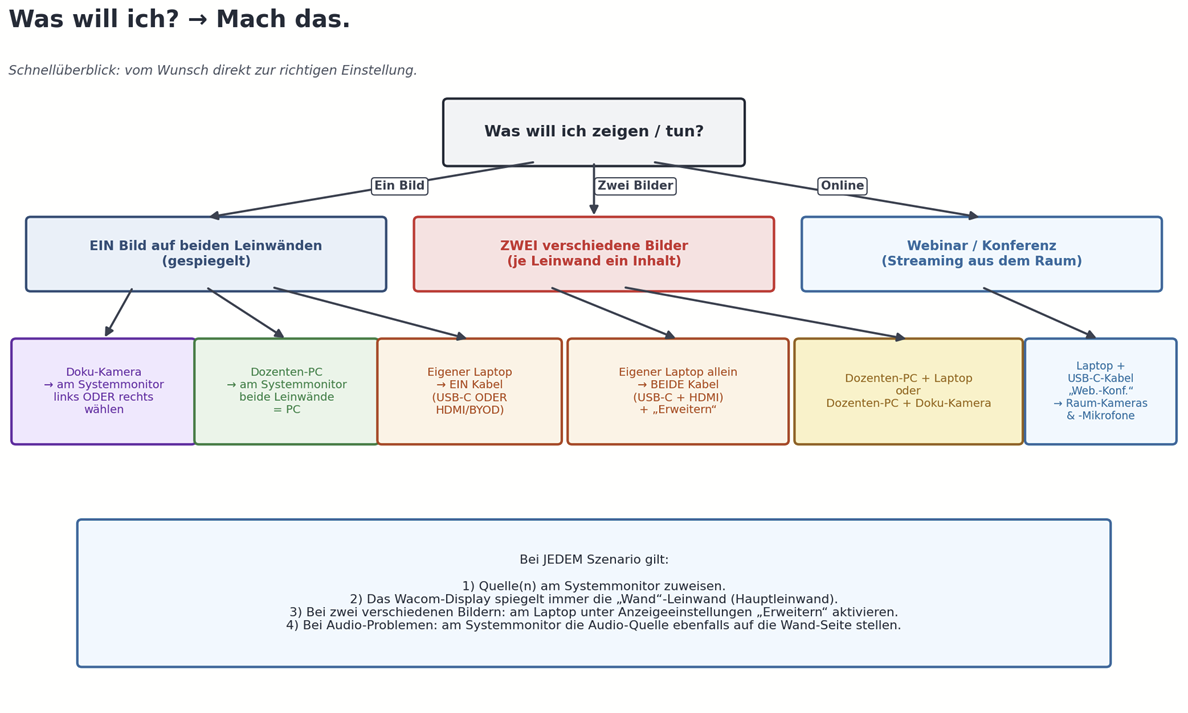

Entscheidungsbaum: Was will ich? → Mach das.

Erst entscheiden Sie, ob die Leinwände dasselbe oder unterschiedliche Inhalte zeigen sollen. Daraus ergibt sich, welche Geräte und Kabel Sie brauchen.

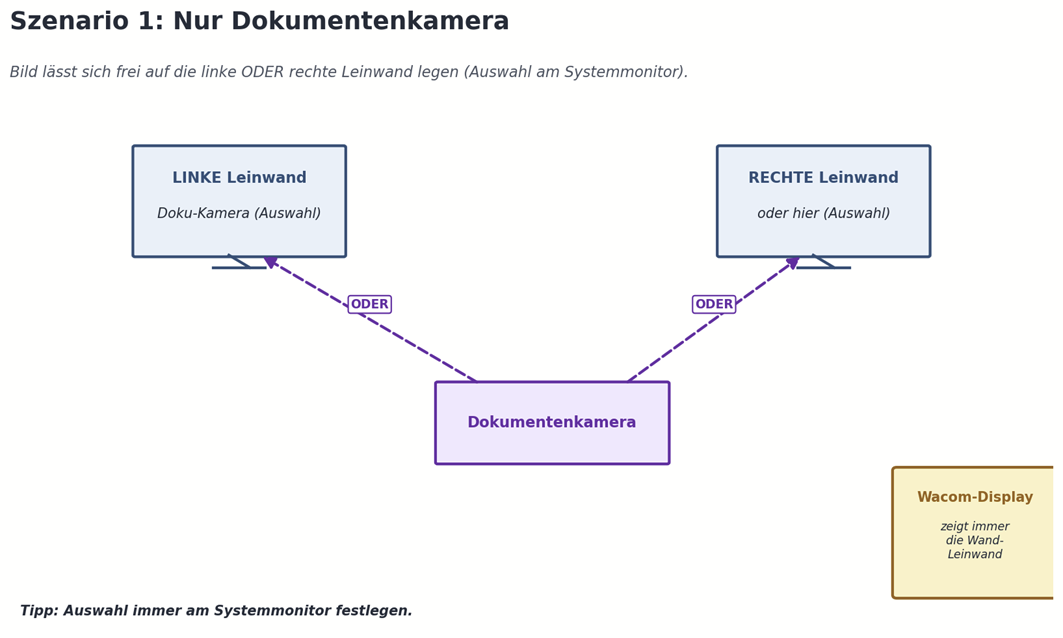

So gehen Sie vor

• Dokumentenkamera einschalten.
• Am Systemmonitor die Dokumentenkamera entweder auf die linke oder rechte Leinwand legen.
• Beide Leinwände zeigen jetzt das Kamerabild gespiegelt (bzw. nur die ausgewählte, je nach Konfiguration).
• Das Wacom-Display am Pult zeigt automatisch dasselbe wie die Hauptleinwand.
• Hinweis: Die Dokumentenkamera kann über den Systemmonitor immer frei auf eine Leinwand geschalten werden.

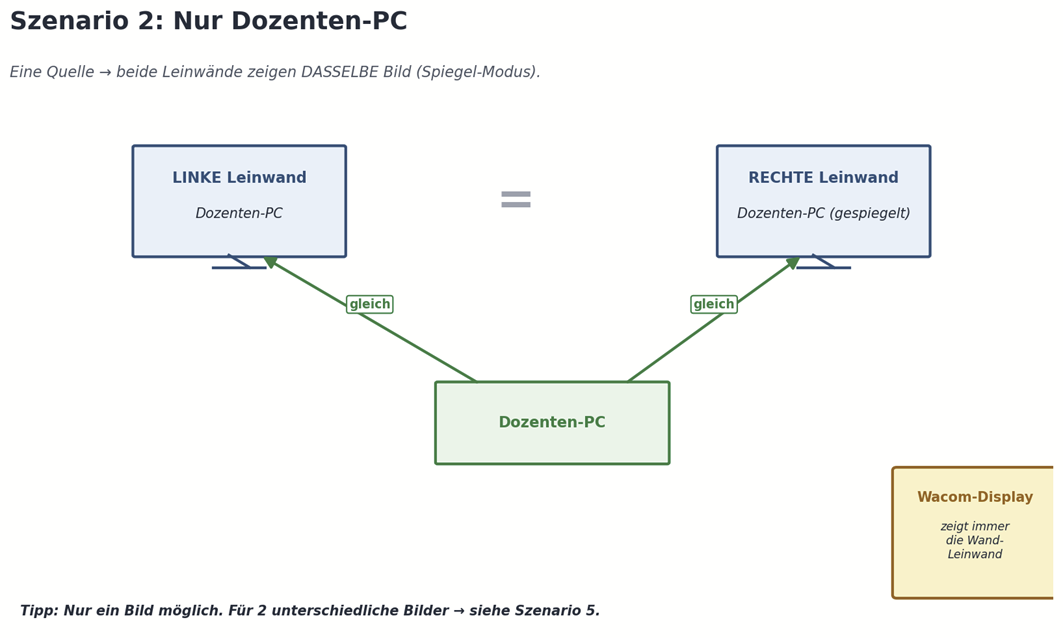

So gehen Sie vor

• Dozenten-PC anmelden und Inhalte öffnen.
• Am Systemmonitor den Dozenten-PC als Quelle wählen.
• Beide Leinwände zeigen dasselbe Bild (Spiegel-Modus).
• Für zwei unterschiedliche Inhalte: siehe Szenario 4. oder 5.

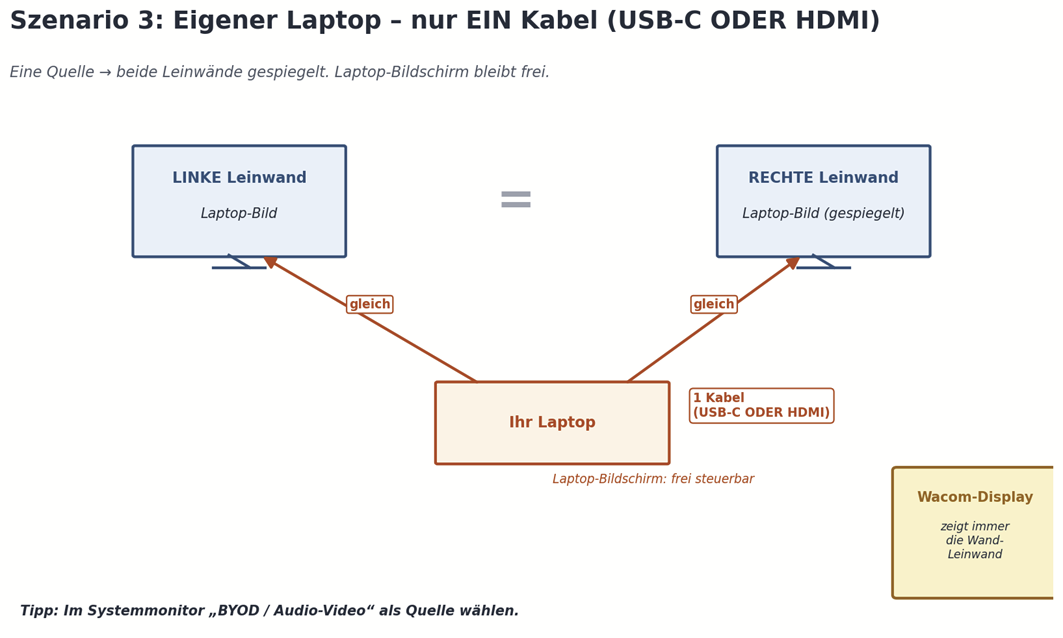

Eigener Laptop – nur EIN Kabel

Sie haben Ihren Laptop dabei und schließen entweder USB-C ODER HDMI (BYOD/Audio-Video) an.

So gehen Sie vor

• Ein Kabel anschließen: USB-C oder HDMI mit Beschriftung  „BYOD / Audio-Video“  (HDMI-Adapter ggf. nutzen).
• Am Systemmonitor USB-C oder HDMI als Quelle für die Leinwände wählen.
• Der Laptop erkennt nur einen externen Bildschirm – beide Leinwände werden gespiegelt.
• Ihr Laptop-Bildschirm bleibt frei nutzbar (z. B. für Notizen, die niemand sieht).

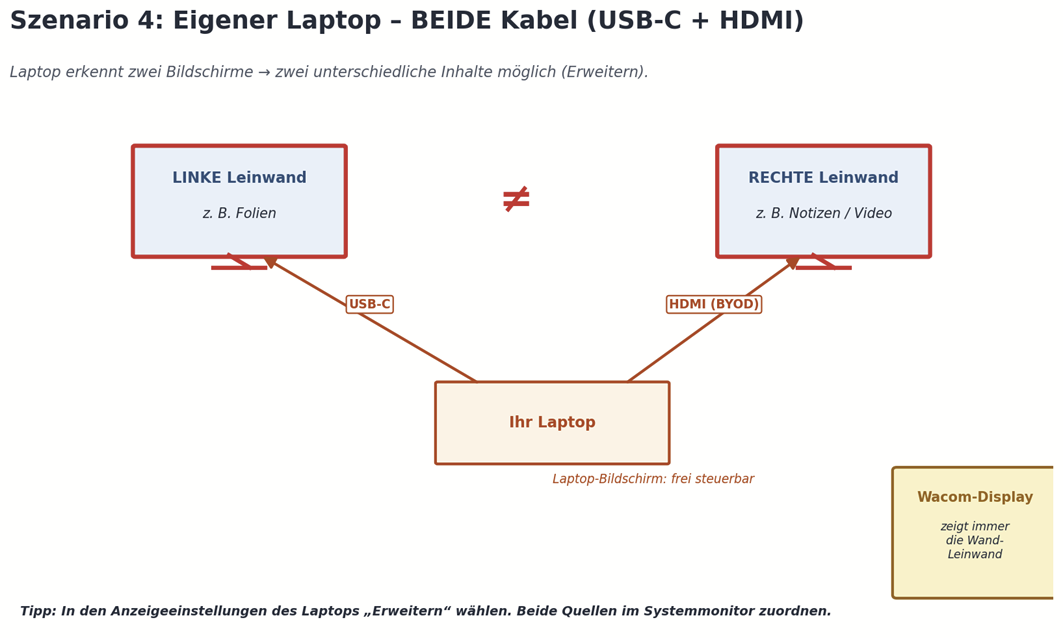

ZWEI verschiedene Bilder – EIN Gerät – BEIDE Kabel (USB-C + HDMI)

Sie wollen zwei unterschiedliche Inhalte zeigen, nur vom Laptop – z. B. Folien links, Video rechts.

So gehen Sie vor

• BEIDE Kabel an den Laptop anschließen: USB-C und HDMI (Adapter ggf. nutzen).
• Der Laptop erkennt jetzt zwei externe Bildschirme.
• In den Anzeige-Einstellungen des Laptops „Erweitern“ (statt „Duplizieren“) aktivieren.
• Am Systemmonitor beide Quellen den entsprechenden Leinwänden zuordnen.
• Linke und rechte Leinwand zeigen nun unabhängige Inhalte. Der Laptop-Bildschirm bleibt frei.

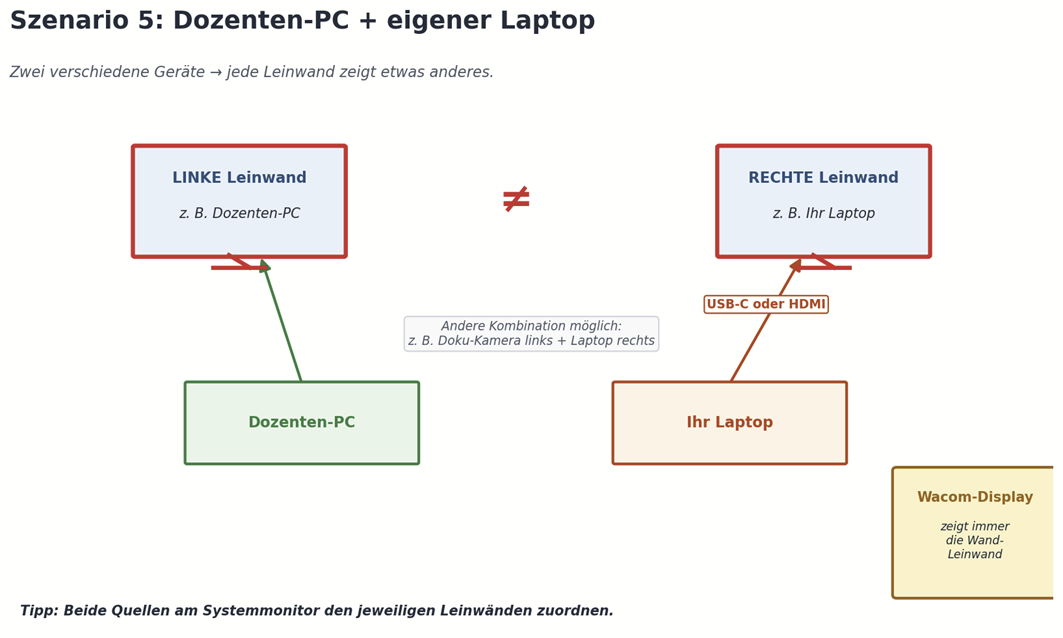

ZWEI verschiedene Bilder – ZWEI Geräte

Sie kombinieren zwei verschiedene Geräte – z. B. Dozenten-PC links und Laptop rechts.

So gehen Sie vor

• Am Dozenten-PC die gewünschten Inhalte vorbereiten.
• Laptop per USB-C oder HDMI anschließen.
• Am Systemmonitor: Dozenten-PC auf eine Leinwand, USB-C/HDMI auf die andere.
• Jede Leinwand zeigt nun ein eigenes Bild von je einem Gerät.
• Diese Logik gilt für jede Zwei-Geräte-Kombination (z. B. auch Doku-Kamera + Laptop).

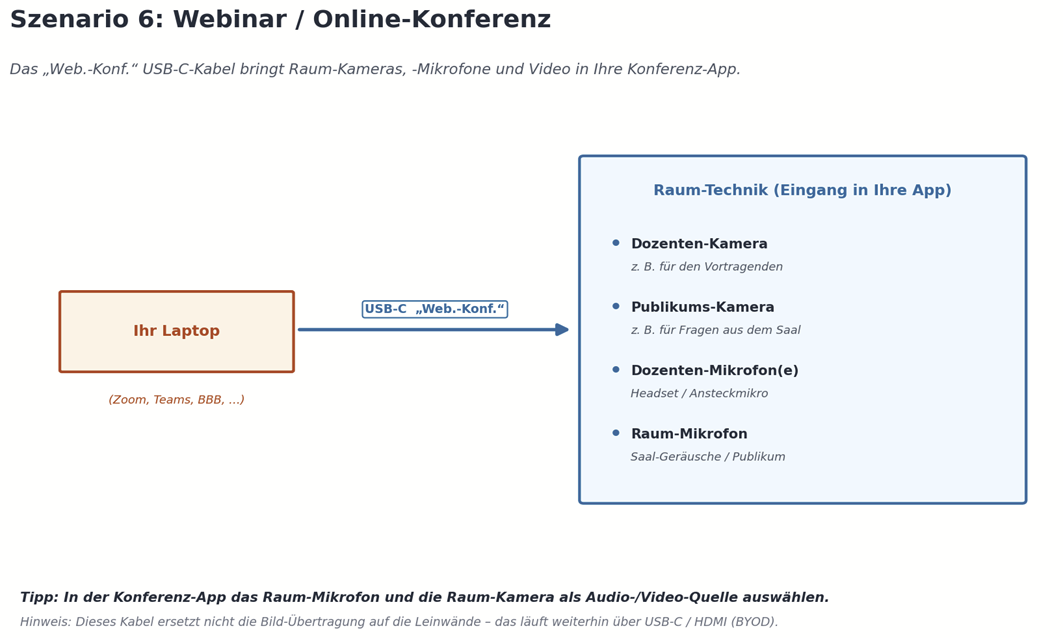

Webinar / Online-Konferenz (Streaming aus dem Raum)

Sie wollen Ihren Vortrag live in Zoom, Teams, BigBlueButton o. Ä. streamen – mit den fest installierten Kameras und Mikrofonen des Hörsaals.

So gehen Sie vor

• Das USB-C-Kabel mit der Beschriftung „Web.-Konf.“ an den Laptop anschließen.
• Die Konferenz-App (Zoom / Teams / BBB / …) auf dem Laptop starten.
• In den App-Einstellungen die Raum-Kamera (Dozenten- bzw. Publikumskamera) und das Raum-Mikrofon (Dozenten- bzw. Saalmikrofon) als Quelle wählen.
• Hinweis: Dieses Kabel überträgt nur die Raum-Technik in Ihre App. Wenn Sie zusätzlich Inhalte auf den Leinwänden im Saal zeigen wollen, schließen Sie wie gewohnt USB-C oder HDMI (BYOD) an.

Wenn etwas nicht klappt

Problem: Keine Anzeige auf den Leinwänden.

Lösung: Am Systemmonitor prüfen, ob die richtige Quelle ausgewählt ist und ob die Projektoren gestartet wurden. Kabel fest in Laptop und Anschlussdose stecken.

Problem: Beide Leinwände zeigen dasselbe Bild, obwohl unterschiedliche gewünscht.

Lösung: a) Laptop: Anzeige-Einstellungen → „Erweitern“ aktivieren (Windows-Taste + P) . b) Stelle sicher, dass beide Kabel (USB-C + HDMI) verbunden sind ODER zwei verschiedene Geräte als Quellen am Systemmonitor zugewiesen sind.

Problem: Falsche Seite zeigt das Bild.

Lösung: Am Systemmonitor die Quellzuweisung der Leinwand (links/rechts) ändern. Bei Erweitern-Modus am Laptop ggf. unter Anzeige-Einstellungen die Bildschirm-Reihenfolge anpassen.

Problem: Wacom-Display zeigt das falsche Bild.

Lösung: Das Wacom spiegelt immer die Wand-Leinwand (Hauptleinwand). Welche Leinwand das ist, hängt vom Raum-Setup ab – ggf. Quellen am Systemmonitor tauschen.

Problem: Kein Ton vom Laptop.

Lösung: Audioquelle am Systemmonitor prüfen. Audio läuft über das BYOD/HDMI-Kabel. Auf dem Laptop unter Sound-Einstellungen das richtige Ausgabegerät auswählen (oft als „Hörsaal“, „HDMI“ oder ähnlich benannt).

Problem: Ton kommt aus den falschen Lautsprechern oder gar nicht im Saal.

Lösung: Am Systemmonitor lässt sich die Audio-Quelle separat zuweisen. Als Lösungsanreiz: die Audio-Quelle ebenfalls auf die Wand-Seite (Haupt-Leinwand) stellen – dann läuft Bild und Ton konsistent über dieselbe Seite.
